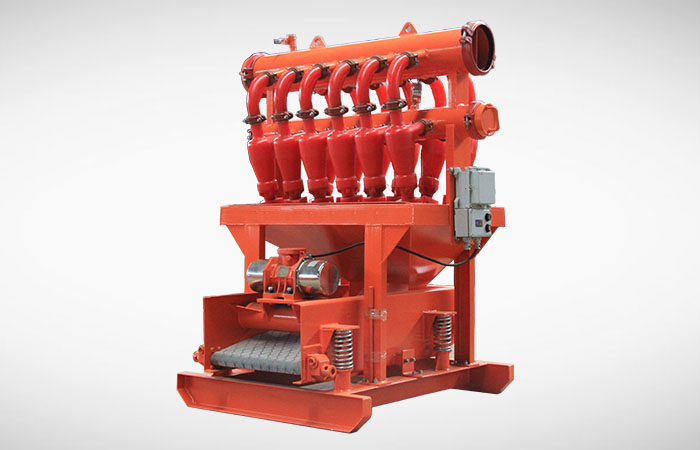

泥浆清洁器（除砂除泥器）

泥浆清洁器是钻井泥浆的二、三级固控设备，它是将除砂旋流器和除泥旋流器以及底流振动筛合三为一，也被称作除砂除泥一体机，除砂除泥器。泥浆清洁器的旋流器组由1—3个高耐磨聚氨酯除砂旋流器和8—16个高耐磨聚氨酯旋流器呈组合排列，有效去除15-75μm的固相颗粒；泥浆清洁器是钻井泥浆进行二、三级固相控制的理想选择高效清洁器设备。除砂除泥一体机结构紧凑、占用空间面积小、功能强大，具有更高的清洗功能和除砂、除泥功能，由于底流筛过滤面积的增大，使得过滤下来的渣料更为干燥、方便运输。

正道能源BWZJ系列泥浆清洁器（除砂除泥一体机）除砂除泥多种组合，规格型号齐全，能快速有效15-75μm的固相颗粒，可广泛应用到石油钻井固控，非开挖工程泥浆处理等领域，还可针对不同行业泥浆处理要求，定制除砂除泥器类型和规格。自主设计，自主生产，交货期短，完善的售后服务。

正道能源泥浆清洁器优势

正道能源BWZJ系列泥浆清洁器配置有：高耐磨聚氨酯旋流器，大激振力底流筛，高品质防爆电控和升降装置，泥浆清洁器结构紧凑、安装灵活、拆卸方便、核心易损件少，维护成本更低。泥浆清洁器直线运动轨迹，给料均匀，不糊筛孔，减少筛面磨损，分离效果好。

高品质旋流器

高铬铸铁或纯聚氨酯材质旋流器，耐磨寿命更长，维护成本更低。

喷嘴设计防堵

旋流器出口采用喷嘴设计，颗粒迅速排出，减少堵塞概率。

高强激振底流筛

高强激振力底流振动筛能快速筛分高粘度高比泥浆。

高品质升降装置

配置高品质同步升降装置可实现快速自由调节筛箱角度，不跑浆。

品牌防爆电控

品牌防爆电控系统，电气元件选用施耐德或西门子安全耐用，防爆更耐腐，

正道能源泥浆清洁器技术参数

正道能源BWZJ系列泥浆清洁器规格包括：BWZJ104-3S16N型，BWZJ104-2S12N型，BWZJ103-2S12N型，BWZJ70-3S16N，BWZJ103-1S8N型，以及特殊定制类型等。具体参数规格参见下方技术参数表。

型号	BWZJ104-2S12N	BWZJ103-2S12N	BWZJ103-1S8N	BWZJ70-3S16N
处理量	≤240m3/h(1056GPM)	≤240m3/h(1056GPM)	120m3/h(528GPM)	≤360m3/h(1584GPM)
底流筛型号	BWZS104	BWZS103	BWZS103	BWZS70-3P
除砂旋流器	2×10″ (250mm)	2×10″ (250mm)	1×10″ (250mm)	3×10″ (250mm)
除泥旋流器	12×4″ (100mm)	12×4″ (100mm)	8×4″ (100mm)	16×4″ (100mm)
匹配砂泵	55kw (73hp)	55kw (73hp)	30kw (40hp)	75kw (100hp)
电机功率	1.86kw(2.5hp)×2(MT)	1.5kw(2.0hp)×2(OLI)	1.5kw(2.0hp) ×2(OLI)	1.5kw(2.0hp)×2(OLI）
激振强度	≤8.5Gs	≦8.0Gs	≦8.0 Gs	≦8.0Gs
筛箱调节	-1°~+5°	-1°~+5°	-1°~+5°	-1°~+5°
筛网材料	复合材料/金属框架	复合材料/金属框架	复合材料/金属框架	金属框架
筛网尺寸mm	585×1165 mm	585×1165 mm	585×1165 mm	700×1250 mm
筛网数量	4pcs	3pcs	3pcs	3pcs
筛网面积	2.73㎡ (30ft²)	2.1㎡ (23.5ft²)	2.1㎡ (23.5ft²)	2.62㎡ (29.2ft²)
筛网目数	API 120/150/175	API 120/150/175	API 120/150/175	API 120/150/175
重量	1980 kg	1768 Kg	1792Kg	2230 Kg
外形尺寸mm	2615×1965×2240	2030×1965×2240	2030×1965×1585	2403x1965x2240

正道能源泥浆清洁器应用场景

正道能源BWZJ系列泥浆清洁器可广泛应用到石油钻井固控，天然气钻井固控，煤层气钻井固控，非开挖定向钻泥浆回收，盾构顶管泥水分离等领域。能快速有效15-75μm的固相颗粒，提升钻井液循环速度。客户可根据ZJ20-90不同规格钻机来选配。

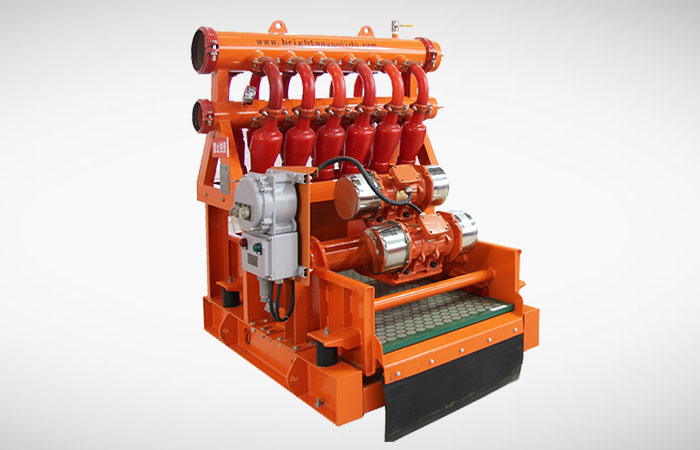

钻井液除砂器（旋流除砂器）

一般6″以上的旋流器组合称为钻井液除砂器（旋流除砂器）是钻井固控系统中的二级固控设备，常用的是10″和12″旋流器，主要用于分离钻井液中粒度为47-76μm的固相颗粒。除砂器的主体结构采用上下两块布置，旋流器布置于上部，下部为小型振动筛（底流筛），底流筛由一台激振电机驱动，进一步过滤分离固相颗粒，保留可用泥浆。根据客户要求处理量的大小，可选择几组旋流器组合成除砂器。

正道能源BWCSQ系列钻井液除砂器，采用了高耐磨聚氨酯旋流器，使用寿命更长，有8″ 10″ 12″ 20″ 等不同尺寸旋流器规格组合可选，不同尺寸和不同激振力底流筛和无底流筛可选，正道能源BWCSQ系列钻井液除砂器可应用于石油/天然气/煤层气/页岩气等钻井领域，及定向钻，盾构顶管施工，河道清淤等领域。

正道能源除砂器优势

正道能源BWCSQ系列旋流除砂器配置有：高耐磨聚氨酯旋流器，使用寿命更长；大激振力底流筛，筛网面积大，处理量更大，处理效果更好；除砂器结构紧凑核心易损件少，维护成本更低；除砂旋流器喷嘴可调，给料均匀，不易堵漏；

高品质旋流器

高铬铸铁或纯聚氨酯材质旋流器，耐磨寿命更长，维护成本更低。

高强激振底流筛

高强激振力底流振动筛能快速筛分高粘度高比泥浆。

高品质电控和电机

品牌防爆电机和电控，电气元件选用施耐德或西门子安全耐用，防爆更耐腐。

大尺寸筛网

优质铁框架筛网，耐磨使用寿命长，选型规格多，筛网面积大，过滤效果好。

正道能源除砂器技术参数

正道能源BWCSQ系列钻井液除砂器规格包括：有8″ 10″ 12″ 20″ 等不同尺寸旋流器规格组合可选，底流筛型和无底流筛型可选，可更具用户需求定制除砂器，具体参数规格参见下方技术参数表。

型号	BWZJ101-1S	BWZJ101-2S	BWCSQ250-1S	BWCSQ250-2S
处理量	≤120m3/h（528GPM)	≤240m3/h（1056GPM)	≤120m3/h（528GPM)	≤240m3/h （1056GPM)
除砂旋流器	1×10″ (250mm)	2×10″ (250mm)	1×10″ (250mm)	2×10″ (250mm)
匹配砂泵	30kw (40hp)	55kw (73hp)	30kw (40hp)	55kw (73hp)
电机功率	0.45kw(0.6hp)×2（OLI）	0.45kw(0.6hp)×2（OLI）	0.4 kw(0.53hp)×1（OLI）	0.4 kw(0.53hp)×1（OLI）
激振强度	≦7.0 Gs	≦7.0 Gs	≦6.5 Gs	≦6.5 Gs
运动轨迹	直线型	直线型	圆振型	圆振型
筛网尺寸	585×1165 mm	585×1165 mm	600X1600 mm	600X1600 mm
筛网数量	1pc	1pc	1pc	1pc
筛网面积	0.70㎡ (7.8ft²)	0.70㎡ (7.8ft²)	1 ㎡ (11ft²)	1 ㎡ (11ft²)
筛网目数	API 120/150/175	API 120/150/175	API 120/150/175	API 120/150/175
重量(kgs)	750	950	750	780
外形尺寸(mm)	1465x1510x2390	1450x1390x2320	1465x1510x2390	1465x1510x2390

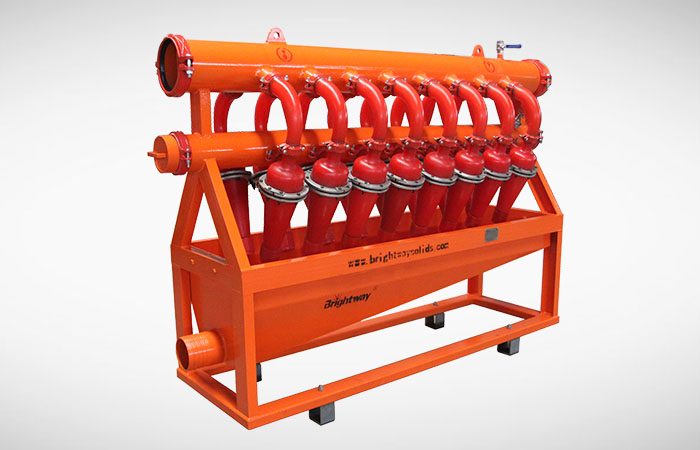

钻井液除泥器（旋流除泥器）

一般6″以下的旋流器组合称为钻井液除泥器，是钻井作业中的三级固控设备，常用的是4″和5″旋流器，主要用于分离钻井液中粒度为15-47μm的固相颗粒。根据客户要求处理量的大小，选择几组旋流器组合成除泥器。旋流除泥器可广泛应用于石油钻井，水平定向钻井的旋流除泥分离。

正道能源BWCNQ系列钻井液除泥器，采用了高耐磨聚氨酯旋流器，使用寿命更长，有4″ 5″ 等不同尺寸旋流器规格组合可选，不同尺寸和不同激振力底流筛和无底流筛可选，正道能源BWCNQ系列钻井液除泥器可广泛应用于石油/天然气/煤层气/页岩气等钻井领域，及定向钻，盾构顶管施工，河道清淤等领域。

正道能源除泥器优势

正道能源BWCNQ系列旋流除砂器配置有：高耐磨聚氨酯旋流器，使用寿命更长；大激振力底流筛，筛网面积大，处理量更大，处理效果更好；除泥器结构紧凑核心易损件少，维护成本更低；除泥旋流器喷嘴可调，给料均匀，不易堵漏；

高品质旋流器

高铬铸铁或纯聚氨酯材质旋流器，耐磨寿命更长，维护成本更低。

高强激振底流筛

高强激振力底流振动筛能快速筛分高粘度高比泥浆。

高品质电控和电机

品牌防爆电机和电控，电气元件选用施耐德或西门子安全耐用，防爆更耐腐。

大尺寸筛网

优质铁框架筛网，耐磨使用寿命长，选型规格多，筛网面积大，过滤效果好。

正道能源除泥器技术参数

正道能源BWCNQ系列钻井液除砂器规格包括：有4″ 5″ 等不同尺寸旋流器规格组合可选，底流筛型和无底流筛型可选，可更具用户需求定制除泥器，具体参数规格参见下方技术参数表。

型号	BWZJ101-8N	BWZJ101-12N	BWCNQ100-8N	BWCNQ100-12N
处理量	120m3/h （528GPM)	240m3/h （1056GPM)	120m3/h （528GPM)	240m3/h （1056GPM)
除泥旋流器	8×4″ (100mm)	12×4″ (100mm)	8×4″ (100mm)	12×4″ (100mm)
匹配砂泵	30kw	55kw	30kw	55kw
电机功率	0.45 kw(0.53hp)×2(OLI)	0.45 kw(0.53hp)×2(OLI)	0.4 kw(0.53hp)×1(OLI)	0.4 kw(0.53hp)×1(OLI)
激振强度	≦7.0 Gs	≦7.0 Gs	≦6.5 Gs	≤6.5 Gs
运动轨迹	直线型	直线型	圆振型	圆振型
筛网尺寸(mm)	585×1165	585×1165	600X1600	600X1600
筛网数量	1pc	1pc	1pc	1pc
筛网面积	0.70㎡ (7.8ft²)	0.70㎡ (7.8ft²)	1 ㎡ (11ft²)	1 ㎡ (11ft²)
筛网目数	API 150/175/200	API 150/175/200	API 150/175/200	API 150/175/200
重量（kgs）	660	900	660	700
外形尺寸(mm)	1450x1390x1810	1450x1390x1810	1465x1550x1960	1465x1550x1960

旋流器

旋流器是一种常见的分离设备，常用离心沉降原理。当待分离的两相混合液以一定压力从旋流器周边切向进入旋流器内后，产生强烈的三维椭圆型强旋转剪切湍流运动。由于粗颗粒与细颗粒之间存在粒度差，其受到离心力、向心浮力、流体曳力等大小不同，受离心沉降作用，大部分粗颗粒经旋流器底流口排出，而大部分细颗粒由溢流管排出，从而达到分离分级目的。旋流器是除砂器和除泥器两种分离设备的重要部件。通常为4-5寸为除泥旋流器，8-12寸为除砂旋流器。

正道能源作为除砂除泥水力旋流器供应厂家，可供应4寸 5寸除泥旋流器和 8寸10寸 12寸 14寸 20寸除砂旋流器。以及不同材质的旋流器，包括：陶瓷旋流器、聚氨酯旋流器、铸铁旋流器等。可适用与石油钻井固控除砂除泥旋流，水平定向钻泥浆旋流，盾构泥水分离旋流处理等。

正道能源旋流器优势

旋流器种类尺寸规格齐全，旋流器有聚氨酯 铸铁材质，尺寸覆盖4寸-20寸；除砂除泥器用的旋流器采用纯聚氨酯耐磨材质，使用寿命长；旋流器为易损件，现货供应，不用等待，快速交付！

正道能源旋流器规格

正道能源旋流器型号规格齐全，常规型旋流器参数具体参见下方技术参数表：

型号	直径mm	锥度	溢流粒度μm	处理能力m3/h	溢流管直径mm	给矿口面积㎡	排砂嘴直径mm	外型尺寸mm
BWXLQ-100	100	20	15-47	15-20	12,16,23,33	23×10	13,23	245×305×626
BWXLQ-125	125	20	20-50	3.1-6.1	14,18,25,35	25×10	15,25	260×320×646
BWXLQ-150	150	20	35-75	7.5-15	20,40,32,25	22×22	32,24,16	570×426×1123
BWXLQ-250	250	20	40-100	10-39	26,34,50,69	50×20	20,25,35	852×516×1273
BWXLQ-300	300	20	45-105	37-43	65,75	47×60	35,40	852×525×1940
BWXLQ-350	350	20	50-110	74-90	115,105,95	80×65	80,70,60	955×680×2299
BWXLQ-500	500	20	60-120	170-220	180160140	110×120	110,90,70	1090×811×2835

备注：正道能源公司可根据客户要求定制纯聚氨酯，钢制外壳内衬聚氨酯，钢制外壳内衬橡胶、钢制外壳内衬陶瓷旋流器，同时也可根据客户要求定制国内外不同牌子的旋流器。
